浙江湖州農校連棟智能薄膜溫室大棚項目

一：溫室結構概況：

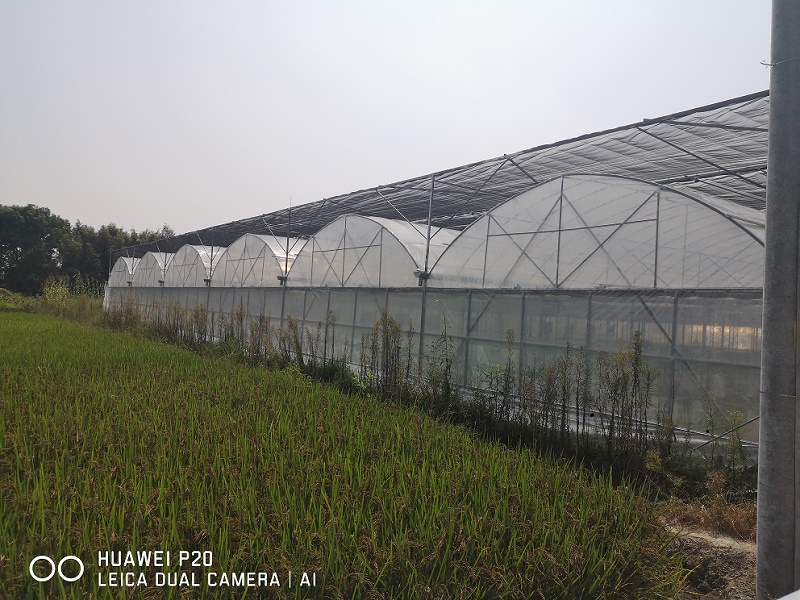

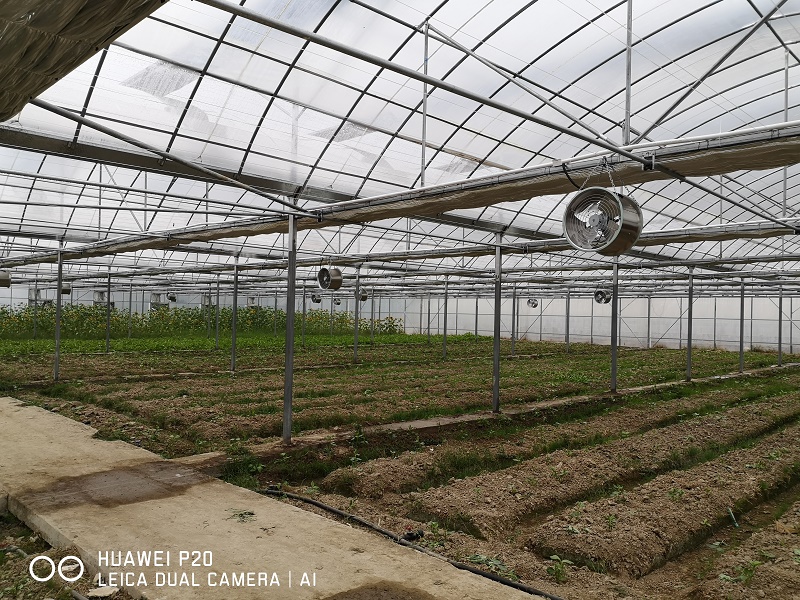

溫室選用流行的弧形室頂，美觀大方，視覺流暢。弧形結構卸風載荷能力強，適宜于風力較大的地區。溫室東西長64米，南北長48米，面積3072平方米，共兩棟總計6144平米。每跨頂部拱型局部朝東開天窗，窗寬1.5米左右。主體鋼結構采用輕型鋼結構，溫室側面和端面均采用15絲PEP利得膜覆蓋，內層為無滴膜。東西側墻以及北山墻安裝側窗以及防蟲網，北山墻安裝濕簾，南山墻安裝風機，內部為獨立點式基礎.

 1、溫室尺寸

棟寬 8.0m 溫室設有6連棟

 間距4.00m 溫室設有16間距

 肩高 3.00m 溫室內地表至天溝下沿距離

 頂高 5.0m 溫室內地表至溫室距離

 溫室寬度（南北） 64m    16間*4 m =64m

 溫室總長（東西） 48m     6跨*8 m =48.00m

 單棟溫室面積 3072m

2．性能指標：

風載0.5 kN/m2

雪載：0.30 kN/m2

排雨量：140 mm/h

電參數：220V/380V，50HZ，PH1 / PH3

3．覆蓋材料：

溫室頂部采用15絲PEP利得膜覆蓋，膜采用加強卡槽卡簧固定，可防御10級風力。

加強卡曹技術參數：

l  強度235Kg/mm2l l材質：鋁合金

 寬度：30mml

 厚度：0.9mml

充氣泵技術參數

風量：5m3/min

風壓：25Pa

電機轉速：3030r/min

電機功率：60W

電機電壓：220V

5．結構

立柱及四周框架采用60×80×2.5mm的熱鍍鋅 矩形管

四周墻面檁條采用40*40*2熱鍍鋅 矩形管,內外熱鍍鋅 防腐

室頂弧形網架為60*40*2熱鍍鋅矩形管,內外防腐;連接全部采用熱鍍

采用熱鍍鋅 摞栓聯接.

雨槽用δ=2mm的冷彎鍍鋅 鋼板

脊檁采用Ф40*2圓形鍍鋅 鋼管

脊檁支撐采用Ф32*1.5圓形鍍鋅 鋼管

聯結件采用熱鍍鋅 鋼板沖壓成型， 外形美觀

其他聯結件采用3mm鋼板冷彎、焊接后鍍鋅

聯接均采用熱鍍鋅 螺栓和自攻釘聯接， 無焊點， 可大大提高溫室使用壽命

6．門及室內道路

在溫室南端面第5、7棟中間位置各設雙扇鋁合金聚酯中空板推拉門 1 個， 門的尺寸為3.2m（寬）× 2.5m（高）。

在溫室南端面第1、2、3棟中間位置各設單扇鋁合金聚酯中空板推拉門 1 個， 門的尺寸為2m（寬）×2.5m（高）。

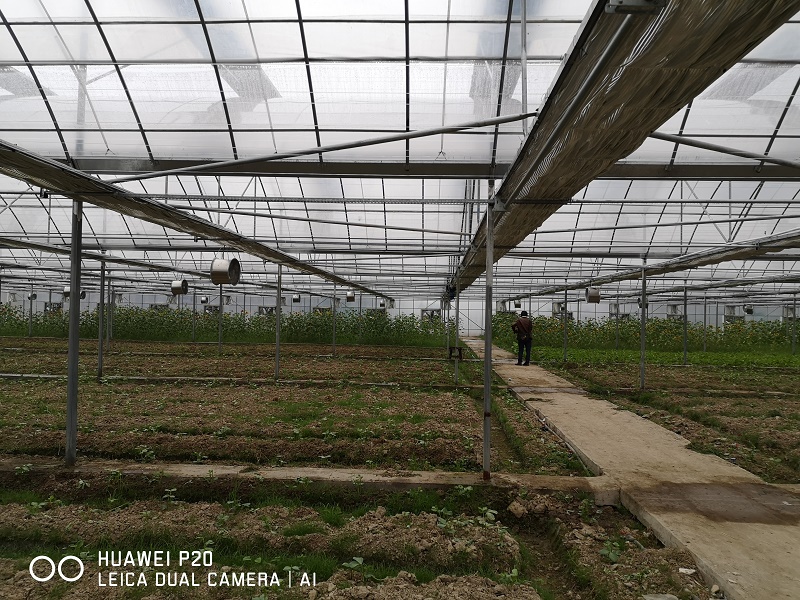

在溫室南端設一條東西向主道路， 寬度1.5m， 厚80mm砼路面；

在北端設一條東西向維修便道， 寬度0.6m， 厚60mm的砼路面。

苗床間道路和苗床與立柱間的道路：南北向， 苗床間道路為寬0.6米(苗床搖開后的寬度為0.55米)厚60mm的砼道路， 布置在配有苗床的溫室區域（E區）。

基礎：

溫室四周和內部均采用獨立基礎， 隔斷下采用條形基礎。

溫室四周0.5米高的磚墻裙， 內外水泥砂漿抹平。

溫室排水：

溫室外采用向南端單坡排水方式， 雨槽坡度為5‰。在溫室南端設排水明溝， 上口寬600MM， 下口寬400MM， 深600MM， 溫室四周散水寬0.8M， 厚5CM， 標 號C20。

二：內遮陽保溫系統(分1個區單獨控制)

1．設計條件：

夏季，保溫遮陽幕能反射部分陽光，保護作物免遭強光灼傷，在冬季和夜間不保溫遮陽幕有阻止紅外線外逸的作用，減少熱量流失，提高溫室溫度，降低能源消耗，減少溫室運行成本。

技術參數：

行程: 3.7m運行速度: 0.29 m/min單程運行時間:12.7min電源: 380V， 三相, 50HZ 電機功率：0.75KW

 2．工作原理：

電動帶動傳動軸運轉，傳動軸上的齒輪/齒條副將圓周運動變成直線運動。與齒條連接的推拉桿通過十字連接帶動驅動桿在幕絲上平等移動，驅動桿拉動幕布一端緩慢展開、收攏，全部展開以及收攏后分別觸動開、合限位器開關，電機停止，運行結束。

系統基本組成：

控制箱及電機：該箱內裝配有幕布展開與合攏兩套接觸器，即可手動，也可行程開關，實現自動停車。驅動電機、聯軸器和減速電機為專用電器設備，與控制箱連接，該電機輸出軸處配備了行程開關，限位準確，使整套系統運行平穩可靠。齒條副：設計合理，質量可靠。運行平穩無噪音。

技術參數：防腐形式：熱鍍鋅 齒條長度：4M齒條厚度：3MM箱內裝備溫控設備，與氣象站聯機實現計算機控制。傳動部分 傳動軸采用Ф33.5*3鋼管，電機安裝在傳動軸的中部，齒條副均布。 推拉桿為Ф32*2鍍鋅鋼管，每套齒條副連接一根,縱向與溫室長度基本等長. 驅動桿采用Ф22*2鍍鋅鋼管，橫向布置，拉動幕布展開、收攏，使幕布在運行中保持平展。幕線及端梁支架端梁支架端梁支架選用80*40*2方管,幕線選用透明聚酯幕線,每棟溫室16條下幕線,7條上幕線.幕布

采用國際斯文森公司生產的密閉型鋁箔遮陽幕,遮陽率為65%,寬約4.3m,保質期5年,壽命10年。

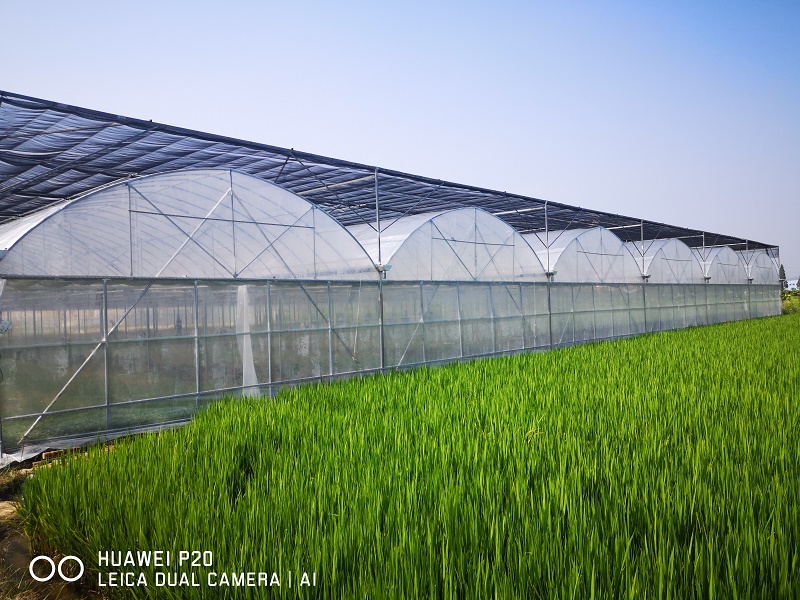

三：外遮陽系統（齒輪齒條驅動,不分區）：

夏天白天當室內光照強度超過作物光合作用的光飽和點后，多余的光照如果不能及時排除溫室，將會灼傷作物葉片或轉化為熱能使室內溫度升高，當這種溫升超過作物生長的適宜溫度范圍后，過高的溫度將會影響作物的正常生長和發育，嚴重的甚至?xí)?dǎo)致作物的生育障礙，直至死亡。關閉遮蔭幕后，將使進入溫室的光照首先遇到遮蔭幕的阻隔，根據遮蔭幕遮光率的大小調控的上部，或被遮蔭幕反射直接排出溫室，或轉化為長波輻射在提高遮陽幕上部空氣溫度后通過層頂通風窗排出室外。由此可見，遮陽幕夏季使用在溫室中具有遮蔭和降溫的雙重作用。

采用上海斯文森公司生產的優質黑色遮蔭幕（遮陽率70%）。溫室外遮陽簾幕距溫室頂部距離0.5m，采用專用減速電機通過齒輪齒條驅動拉幕桿工作，使外遮陽幕在每個開間內拉動，從最大限度地減少太陽光的照射，拉幕區的兩端及內部安裝有熱鍍鋅矩形管網架，用于配置傳動結構和托壓幕線。驅動系統由減速電機、驅動軸、齒輪齒條、活動桿以及各種連接件組成。

1．工作原理：

啟動減速電機，電機通過傳動機構驅動軸轉動，通過齒輪齒條將轉動變成直線運動，拉幕桿拉動幕布緩慢展開或收攏，并通過減速電機內的限位器開關來控制行程，實現幕布的運動，完成遮陽系統的整個運動過程。

2．技術參數

行程：約3.7m

運行速度：0.48m/min

單程運行時間：8.65min

電源：380V， 三相, 50HZ

電機功率：0.75KW.

系統基本組成

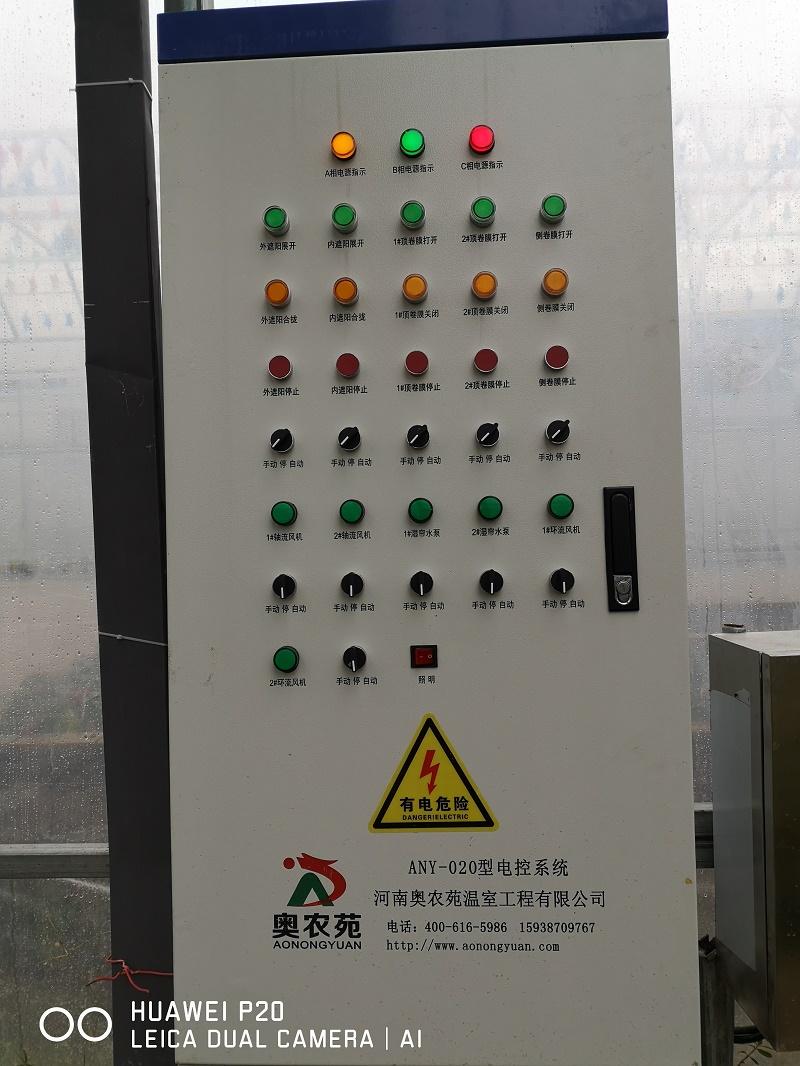

控制箱及電機

該箱內裝配有幕展開與合攏兩套接觸器件， 可手動開停。又可通過行程開關， 實現自動停車。

該箱裝備時控設備與氣象站聯機， 實現計算機控制。

幕線：幕線選用國產優質φ3mm黑色聚酯幕線，

每8m距離16條下幕線，8條上幕線。

幕布：遮陽率70%,保質期4年以上,壽命8年以上

分區：整座溫室外遮陽統一控制開啟，由1臺電機驅動

四：濕簾/風扇降溫系統

1．設計條件：

利用水的蒸發降溫原理實現降溫目的。降溫系統的核心是能讓水蒸發的濕簾特制的輸水濕簾能確保水均勻得淋濕整個降溫濕簾墻。空氣穿透濕簾介質時，與濕簾介質表面進行水氣交換的顯熱轉化為汽化潛熱，實現對空氣的加濕與降溫。

濕簾安裝在溫室的北山墻，風扇安裝南山墻。當需要降溫時，啟動風扇，將溫室內的空氣強制抽出，造成付壓；同時，水泵將水打在對面的濕簾墻上。室外空氣被負壓吸入室內時，以一定的速度從濕簾的縫隙穿過，導致水分蒸發、降溫，冷空氣流經溫室，吸收室內熱量后，經風扇排出，從而達到降溫目的。

2．基本配置：

濕簾規格

高1.5m， 長60m， 分成5段， 鋁合金框架， 使用壽命10年以上

水泵：共2臺， 電機功率1.1kw。風扇：共15臺， 扇葉直徑1250MM， 排風量42000M3/H/臺， 風扇功耗1.1KW/臺
